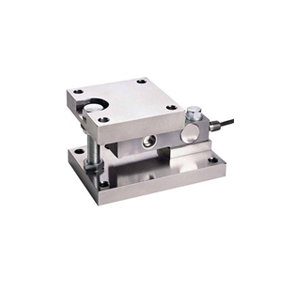

稱重模塊GNS-M02

• 產品型號：GNS-M02

• 產品量程：0～0.3,0.5,1,2,3,5,10,15,20,25t

產品介紹

產品特點：
1 、稱重傳感器采用焊接密封，防護等級IP68 ，可在各種惡劣環境下使用 ；
2 、傳感器滿足 OIML R60 C3 的要求
3 、結構獨特，可方便地安裝在各種槽罐
4 、三種頂板結構（固定式、半浮動式 、浮動式）可以消除槽罐因熱脹冷縮帶來的稱量誤差
5 、支撐螺栓，防止設備傾覆
6 、安裝簡單、快速 ；
7 、維護方便，節約停機維護時間 ；
8 、適用于惡劣環境下槽罐的配料及過程稱重控制 。

安裝說明：
GNS-M02稱重模塊分為靜載和動載兩種形式，客戶根據料罐的靜/動狀態來選擇模塊的形式。
（一）GNS-M02靜載稱重模塊
<安裝使用注意事項>
     1、為保證搬運、運輸過程中產品不受損傷，本模塊出廠時頂板為鎖緊狀態，現場安裝時應將鎖緊螺母松開(約2-3mm)確保模塊的正確使用。
     2、 稱重傳感器的安裝預緊力在出廠時已調整好，實際使用不可隨意調整，確保稱量的準確性。
(一)  GNS-M02靜載稱重模塊使用說明書
(二)  GNS-M02動載稱重模塊使用說明書
特別注意：
    和GNS-M02靜載模塊不同， 動載模塊只有一種結構形式。它通過傳感器承載壓頭的搖柱原理，在承受水平用力后向四周搖擺，系統穩定后，壓頭將自動恢復到原先的垂直受力位置，保證了稱量精度和穩定性。

技術參數：

外形尺寸：

對應尺寸:

稱重系統一般由一個固定模塊，一個半浮動模塊及若干浮動模塊組成，半浮動模塊必須安裝在固定模塊的對角；固定模塊的安裝點不會產生水平位移，因此在系統設計過程中，管道和電器連接部分應靠近該點,半浮動模塊和浮動模塊使系統能圍繞固定點移動，消除容器變形對稱重產生的影響。

（二）GNS-M02動載稱重模塊

產品說明：
1、稱重傳感器采用焊接密封，防護等級 IP68 ，可在各種惡劣環境下使用
2、傳感器滿足 OIML R60 C3 的要求
3、自穩定承壓頭設計，始終保持正確的加載位置，稱量重復性好
4、安裝簡單、快速，維修方便，節約停機維護時間
5、適用于惡劣環境下槽罐的配料過程稱重控制
6、適用于如滾道秤等有水平?jīng)_擊力場合的稱重
